信息存储与表示

信息存储

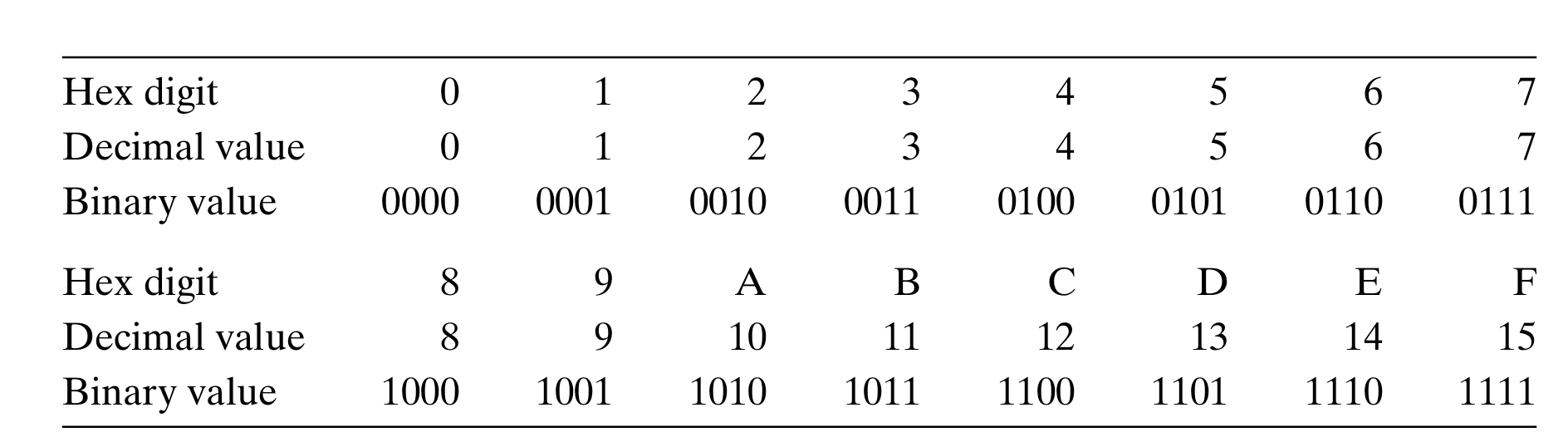

十六进制表示法

hexadecimal

十进制和十六进制表示之间的转换需要使用乘法或者除法来处理.一般情况,将一个十进制数字\(x\)转换为十六进制，可以反复地用\(16\)除\(x\),得到一个商\(q\)和一个余数\(r\),也就是\(x=q\times16+r\).然后，我们用十六进制数字表示的\(r\)作为最低位数字,并且通过对\(q\)反复进行这个过程得到剩下的数字。

例如,考虑十进制\(314156\)的转换:

\[ \begin{aligned} 314156 & = 19635 \times 16 + 12 &\qquad (C)\\ 19635 & = 1227 \times 16 + 3 &\qquad (2)\\ 1227 & = 76 \times 16 + 11 &\qquad(B) \\ 76 & = 4 \times 16 + 12 &\qquad (C)\\ 4 & = 0 \times 16 + 4 &\qquad (4) \end{aligned} \]

所以,十进制数\(314156\)的十六进制表示为\(\mathrm{0x4CB2C}\).

同样的,将一个十六进制数字转换为十进制数字，我们可以用相应的\(16\)的幂乘以每个十六进制数字。

例如:将十六进制数\(\mathrm{0x7AF}\)转换为十进制:

\[ 7\times 16^2 + 10 \times 16^1 + 15 \times 16^0 = 7 \times 256 + 10 \times 16 + 15 \times 1 = 1967 \]

字数据的大小

寻址范围

对于字长为\(w\)的计算机,它的寻址范围为\(0\sim 2^w-1\),程序可以访问\(2^w\)字节. 32位字长限制虚拟地址空间为4千兆字节(写作4GB),扩展到 64 位字长使得虚拟地址空间为16EB, 大约是\(1.84\times10^{19}\)字节。

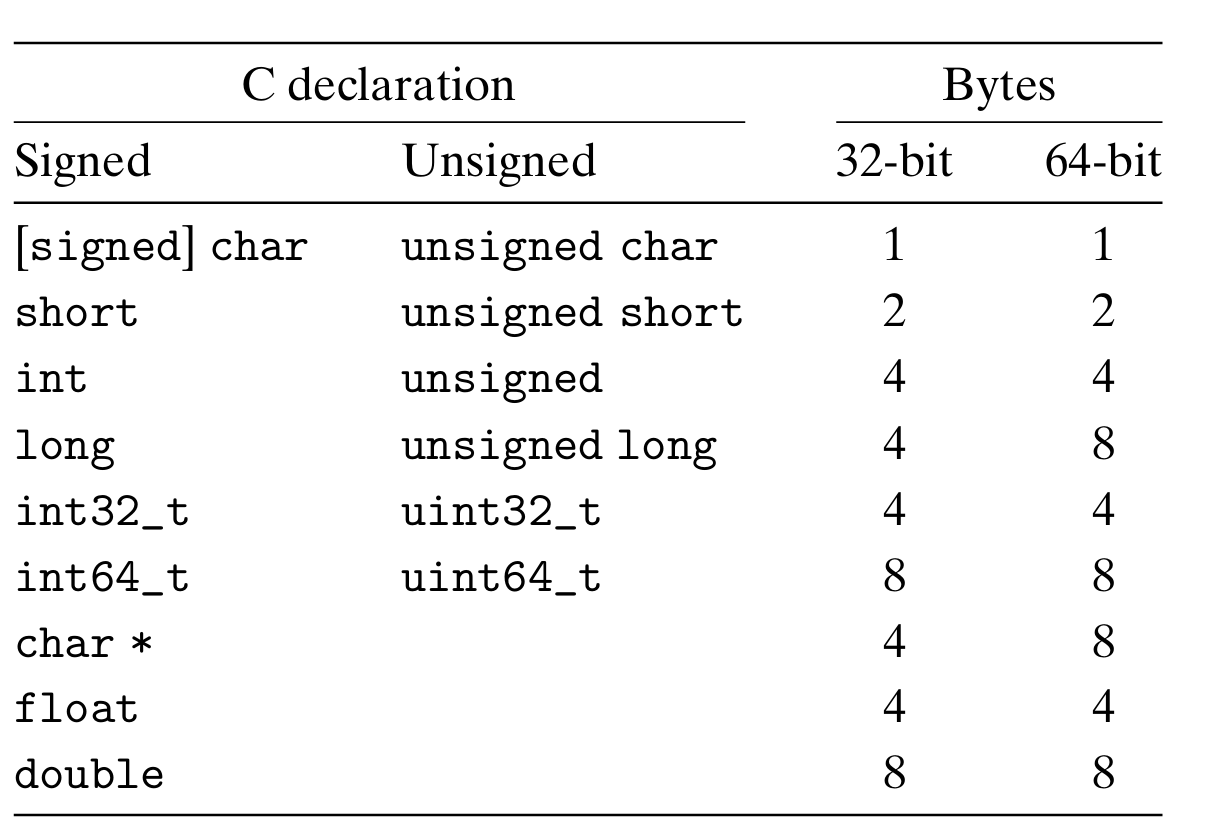

下图为 C语言 中的数据类型的大小,其中int和long的大小与编译器有关,通常在32位系统中为4字节,在64位系统中为8字节.

data_size

寻址和字节顺序

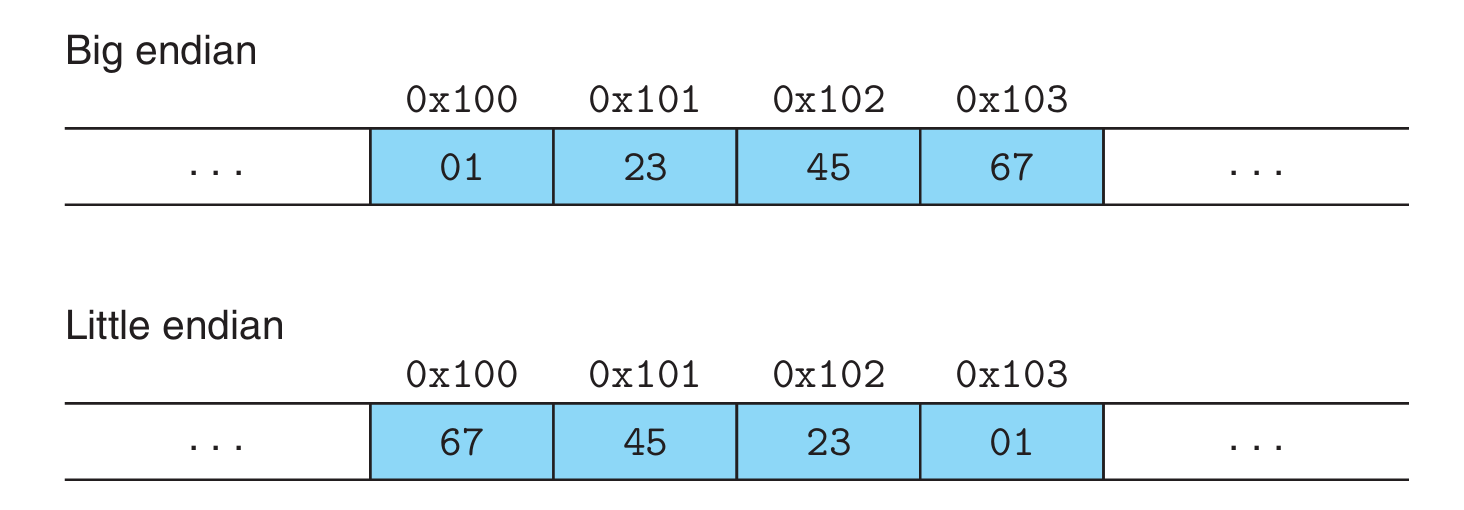

一个\(w\)位整数的位表示为:\([x_{w-1},x_{w-2},\cdots,x_1,x_0]\),其中\(x_{w-1}\)为最高有效位,\(x_0\)为最低有效位. 最低有效位在前的表示方式为小端法,最高有效位在前的表示方法为大端法. 例如,对于数0x01234567,大端法和小端法的表示如下图 endian

C语言中的位级运算

整数表示

无符号数的编码

可以将一个\(w\)位的整数表示为向量\(\vec{x}=[x_{w-1},x_{w-2},\cdots,x_1,x_0]\),对于\(\vec{x}\)有

\[ B2U_w(\vec{x})\doteq\sum^{w-1}_{i=0}x_i2^{i} \]

\(B2U_2\)是一个双射

一些例子
\[ \begin{aligned} B2U_4([0001])&=0\cdot 2^3+0\cdot 2^2+0\cdot 2^1+1\cdot 2^0=1\\ B2U_4([1011])&=1\cdot 2^3+0\cdot 2^2+1\cdot 2^1+1\cdot 2^0=11\\ B2U_4([1111])&=1\cdot 2^3+1\cdot 2^2+1\cdot 2^1+1\cdot 2^0=15\\ \end{aligned} \]

\(UMax_w=2^{w-1}\)

补码编码

可以将一个\(w\)位的整数表示为向量\(\vec{x}=[x_{w-1},x_{w-2},\cdots,x_1,x_0]\),对于\(\vec{x}\)有

\[ B2T_w(\vec{x})\doteq -x_{w-1}\cdot2^{w-1}+ \sum^{w-2}_{i=0}x_i2^{i} \]

\(B2T_2\)是一个双射

一些例子
\[ \begin{aligned} B2T_4([0001])&=-0\cdot 2^3+0\cdot 2^2+0\cdot 2^1+1\cdot 2^0=1\\ B2T_4([1011])&=-1\cdot 2^3+0\cdot 2^2+1\cdot 2^1+1\cdot 2^0=-5\\ B2T_4([1111])&=-1\cdot 2^3+1\cdot 2^2+1\cdot 2^1+1\cdot 2^0=-1\\ \end{aligned} \]

有符号数和无符号数的转换

整数运算

无符号加法

对于满足\(0\le x,y\le 2^w\)的\(x\)和\(y\)有

\[ x+^u_w y= \begin{cases} x+y,x+y< 2^w\\ x+y-2^w,x+y>2^w \end{cases} \]

检测无符号加法的溢出

对于满足\(0\le x,y\le 2^w\)的\(x\)和\(y\),如果\(x+y< x\)或者\(x+y< y\),则溢出.

补码加法

对于满足\(TMin_w \le x,y \le TMax_w\)的\(x\)和\(y\)有

\[ x+^t_w y= \begin{cases} x+y-2^w,&x+y\ge2^{w-1}\qquad\qquad&\text{正溢出}\\ x+y,&-2^{w-1}\le x+y< 2^{w-1}\\ x+y+2^w,&x+y< -2^{w-1}\qquad\qquad&\text{负溢出} \end{cases} \]

检测补码加法的溢出

对于满足\(TMin_w \le x,y \le TMax_w\)的\(x\)和\(y\),如果\(x< 0,y< 0\)且\(x+y>0\)则负溢出;如果\(x>0,y>0\)且\(x+y< 0\),则正溢出.

补码的非

对于满足\(TMin_w \le x\le TMax_w\)的\(x\)有

\[ -^t_w x = \begin{cases} TMin_w, &x=TMax_w\\ -x,&x>TMin_w \end{cases} \]

补码的非的位级表示

方法1: 将\(x\)的每一位取反,然后加1. 即-x与~x+1的值是相同的.

方法2: 假设\(x\)的位级表示为

\[ [x_{w-1},x_{w-2},\cdots,x_{k+1},1,0,\cdots,0] \]

其中,\(k\)为最右边的一个\(1\),只要\(x\ne0\),就一定存在这样的\(k\).

那么\(-^t_w x\)的位级表示为

\[ [\verb|~|x_{w-1},\verb|~|x_{w-2},\cdots,\verb|~|x_{k+1},1,0,\cdots,0] \]

补码减法溢出判断

  1. 如果\(x>0, y<0\)且\(x-y<0\),则正溢出
  2. 如果\(x<0, y>0\)且\(x-y>0\),则负溢出

无符号乘法

对于满足\(0\le x,y\le UMax_w\)的\(x\)和\(y\)有 $$ x *^u_w y=(x\cdot y)\bmod 2^w $$

补码乘法

对于满足\(TMin_w \le x,y \le TMax_w\)的\(x\)和\(y\)有 $$ x*^t_w y=U2T_w((x\cdot y)\bmod 2^w) $$

乘以常数

乘以\(2\)的幂

设无符号整数\(x\)的位级表示为\([x_{w-1},x_{w-2},\cdots,x_0]\),那么,对于任意的\(k\ge0\), 向\(x\)的右侧加\(k\)个\(0\)得到\([x_{w-1},x_{w-2},\cdots,x_0,\cdots,0]\)这是\(x2^k\)的位级表示

与\(2\)的幂相乘的无符号乘法

对于无符号整数\(x\)和\(k\),其中\(0\le k< w\),C表达式x<<k会得到\(x*^u_w2^k\)

与\(2\)的幂相乘的补码乘法

对于补码\(x\)和无符号整数\(k\),其中\(0\le k< w\),C表达式x<<k会得到\(x*^u_w2^k\)

对于一组\(0\)和\(1\)交替的序列 $$ [(0\cdots 0)(1\cdots 1)\cdots(0\cdots 0)(1\cdots 1)] $$ 对于一组从位位置\(n\)到位位置\(m\)的连续的\(l\)(\(n\le m\)).可以用下面两种不同形式中的一种来计算这些位对乘积的影响

\[ \begin{aligned} &\text{形式A}:(x<<n)+(x<<(n-1))+\cdots+(x<<m)\\ &\text{形式B}:(x<<(n+1))-(x<<m) \end{aligned} \]

除以2的幂

浮点数

二进制小数

与十进制小数类似,考虑一个形如

\[ b_mb_{m-1}\cdots b_1b_0.b_{-1}b_{-2}\cdots b_{-n-1}b_{-n} \]

的二进制小数,其中每个\(b_i\)都是\(0\)或\(1\).那么这个二进制小数的值为

\[ b=\sum^m_{i=-n}2^i\times b_i \]

例如,二进制数\(101.11_2\)表示数字\(1\times 2^2+0\times 2^1+1\times 2^0+1\times 2^{-1}+1\times 2^{-2}=5\dfrac{3}{4}\)

IEEE浮点数

IEEE浮点标准用 \(V=(-1)^s\times M\times 2^E\) 来表示浮点数:

  • 符号 \(s\) 是符号位,决定了数的正负
  • 尾数 \(M\) 一个二进制数字,范围是 \(1\sim 2-\epsilon\),或者 \(0\sim 1-\epsilon\) .
  • 指数 \(E\) 是对浮点数加权

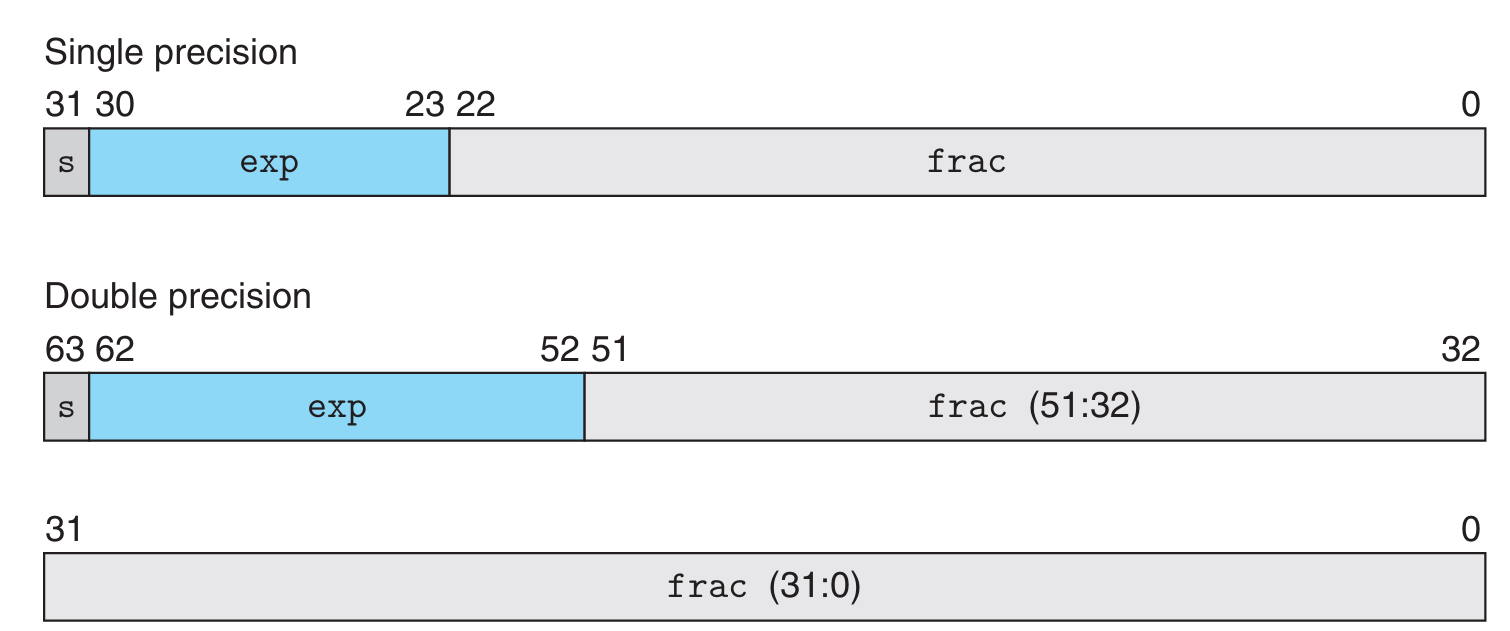

将浮点数划分为三个部分,分别进行编码

  • 一个单独的符号位 \(s\)直接编码符号\(s\)。
  • \(k\) 位的阶码字段 \(exp=e_{k-1} \cdots e_1 e_0\)。编码阶码 \(E\)。
  • \(n\) 位小数字段 \(frac=f_{n-1} \cdots f_1 f_0\)编码尾数 \(M\), 但是编码出来的值也依赖于阶码字段的值是否等于0

ieee-floating-point

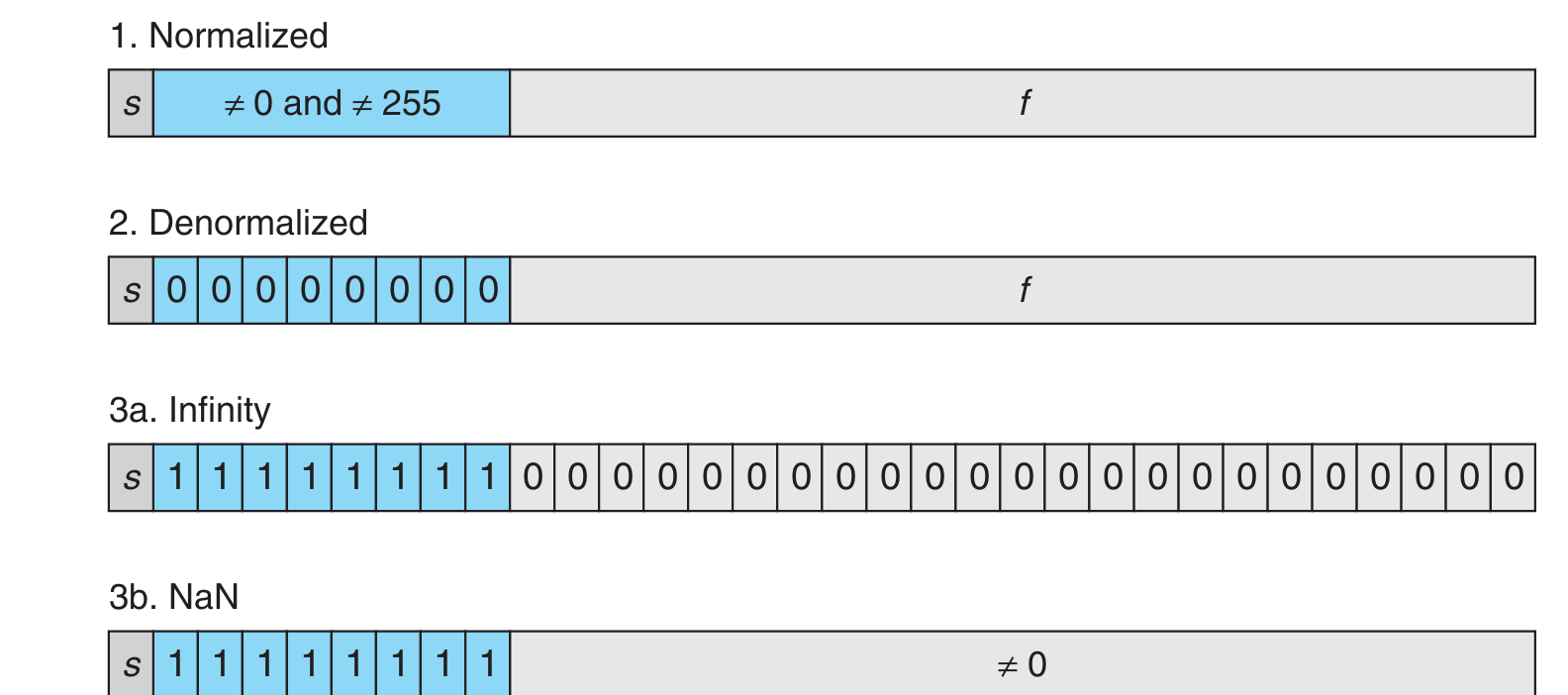

给定位表示,根据exp的值，被编码的值可以分成三种不同的情况(最后一种情况有两个变种)

ieee-floating-class

补充1:掩码

提取特定的位

要提取一个数中特定的位应使用&,将要提取的位对应的mask设置为\(1\),其余的设置为\(0\). 例如

int x = 0xABCD;         // 二进制：1010101111001101
int mask = 0xF;         //  0xF = 0000000000001111
int result = x & mask   //  结果是0xD = 0000000000001101

以上代码会提取\(x\)的低\(4\)位

设置某些位为1

要设置特定的位为\(1\)应使用|,将要设置为\(1\)的位对应的mask设位\(1\),其余位为\(0\) 例如

int x = 0xA8;           // 二进制:0000000010101000
int mask = 0x3          // 0x3 = 0000000000000011
int result = x | mask;  // 结果是 0000000010101011

以上代码会将\(x\)的低\(2\)位设置为\(1\).

清除某些位(设置为\(0\))

要清除特定的位为应使用&,将要清除的位对应的mask设位\(0\),其余位为\(1\) 构造mask时,可以使用~和<< 如果要将第\(m\)位和第\(n\)位设置为0,则mask应为(1<<m)|(1<<n)

例如

int x = 0xA8;           // 二进制:0000000010101000
int mask = ~(0xF)       // ~(0xF) = 111111110000
int result = x & mask;  // 结果是 0000000010100000

取反某些位

要清除特定的位为应使用^(异或),将要取反的位对应的mask设位\(1\),其余位为\(0\) 例如

int x = 0xA8;           // 二进制:0000000010101000
int mask = 0x7;         // 0x7 = 0000000000000111
int result = x ^ mask;  //结果是 000000010101111

以上代码会将\(x\)的低\(3\)位取反.

判断某些位是否为\(1\)

要判断一个数中特定的位应使用&,将要判断的位对应的mask设置为\(1\),其余的设置为\(0\). 如果要判断的为全部为\(1\),那么结果将等于mask,即可以用x & mask == mask进行判断 构造mask时,可以使用~和<< 如果要将第\(m\)位和第\(n\)位设置为0,则mask应为(1<<m)|(1<<n)

例如:

int data = 0x8 // 00001000
int mask = (1 << 0) | (1 << 3); // 00001001
if (data & mask)
{
    // 第0位或第3位至少有一位是1
}

补充2:逻辑非(!)与逻辑双非(!!)

逻辑非与逻辑双非可以格式化结果. 如果\(p\)为\(0\),则!p为1,!!p为0; 如果\(p\)非\(0\),则!p为0,!!p为1.
